Уважаемые посетители сайта «Самоделкин друг« сегодня мы с вами рассмотрим один из вариантов изготовления простого съемника подшипников своими руками, а также просмотрим пошаговые фотографии сборки инструмента для снятия подшипника.  Каждый мастеровой человек работающий постоянно с различным электроинструментом прекрасно знает что со временем приходится заниматься ремонтом и заменой старых изношенных подшипников, без специального инструмента эту операцию сделать довольно затруднительно, а вот сделать съемник подшипников своими руками вполне реально.

Принцип действия съемника заключается в следующем, вал с подшипником вставляется в специальный проём, где его корпус будет надежно сидеть, а вот на вал будет произведено воздействие давящей силы с верху при помощи болта закручивающегося по резьбе, тем самым подшипник остается в корпусе, а вал выпрессовывается.

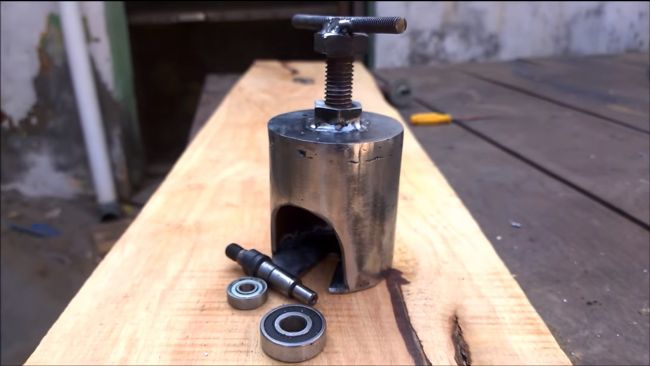

Корпус изготавливается из толстостенной трубы диаметром не менее 50 мм и высотой не менее 5 см. Верхняя часть корпуса обваривается металлической толстостенной пластиной, в нижней части тоже самое, только плита должна иметь треугольный проем вершиной к центру. В самом же корпусе так же проделывается технологическое отверстие под установку вала с подшипником. В верхней части ровно по центру сверлится отверстие и приваривается гайка в которую будет вкручен выпрессовывающий болт с ручкой.

И так, давайте конкретно рассмотрим что нам понадобиться.



Материалы

  1. толстостенная труда 50 мм
  2. толстостенная металлическая пластина 5-8 мм
  3. болт и гайка

Инструменты

  1. сварочный инвертор
  2. дрель
  3. керно

Пошаговая инструкция по изготовлению съемника подшипников своими руками

 Первым делом берется отрезок толстостенной металлической трубы 5-8 см  Отрезаем болгаркой или стационарным отрезным станком. Маркером намечаем линию пропила. При помощи УШМ выбираем металл отмеченный крестиком. Затем производится разметка на металлической плите. Отпиливаем нужную нам часть.  Зашлифовываем края заготовки.  Предварительная примерка. После чего переходим к нижней части.  Обводим контур по уже готовой детали.  Вот что получается.  Находим центр окружности и керним.  Сверлится отверстие.  Предварительная примерка деталей.  Все детали свариваем в единую конструкцию.  Окалину и излишки металла убираем диском с металлической проволокой.  Шлифуем болгаркой.  Нижнюю часть болта слегка затачиваем и придаем конусную форму.  Сверлим отверстие в нижней части. Делаем разметку под проем. Выпиливаем. Вот собственно что получается.  После чего берем вал от какого либо электродвигателя с подшипником и пробуем его выпрессовать. Вставляем и начинаем закручивать болт по резьбе.  Операция прошла успешно.А теперь давайте закрепим пройденный материал и посмотрим видео. Приятного просмотра.
